[Spring] MVC 패턴 & Spring Framework MVC

[해당 포스트는 개인적으로 공부를 하고 차후에 참고용으로 하고자 작성한 것입니다.
따라서 잘못된 부분이나 부족한 부분이 있을 수 있기에 참고하시기 바랍니다.]

Spring Framework로 웹 개발을 할 땐 기본적으로 MVC 패턴을 따른다.

MVC 패턴은 Model, View, Controller 이 3가지로 나뉘어 역할을 분할하여 처리한다.

역할을 나누어 처리하기 때문에 서로의 결합도가 낮아져서 좋은 코드가 되며 유지보수도 하기 편해진다.

Spring MVC Framework 구조를 공부하기 앞서 MVC 패턴의 방식과 개념에 대해 간략히 알아보도록 하자.

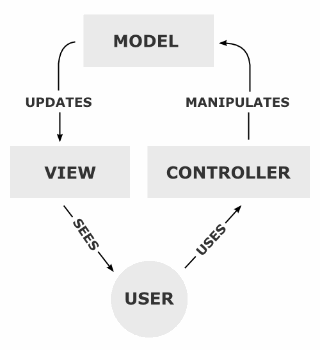

MVC 패턴

MVC 패턴은 Model, View, Controller 개념이 합쳐지면서 생긴 방식으로 소프트웨어 공학에서 사용되는 디자인 패턴이다.



처리 순서는 다음과 같다.



1. 사용자의 Request를 Controller가 받는다.

2. Controller는 Business Logic을 처리를 Service와 같이 처리한 후 결과를 Model에 담는다.

3. Model에 저장된 결과를 바탕으로 시각처리를 담당하는 View를 제어하여 사용자에게 전달한다.



Controller

사용자가 접근 한 URL에 따라 요청을 파악한다. URL에 맞는 Method를 호출하여 Service와 함께 Business Logic을 처리한다. 최종적으로 나온 결과는 Model에 저장을 하고, View에 던져준다.



Model

Model은 Controller에서 받은 데이터를 저장하는 역할을 한다.



View

Controller로 부터 받은 Model 데이터를 바탕으로 사용자에게 표현해준다. 일반적으로 HTML, JSP... 에 해당한다.



MVC 패턴에는 크게 2가지 방식으로 나눠진다.

  • Model 1
  • Model 2

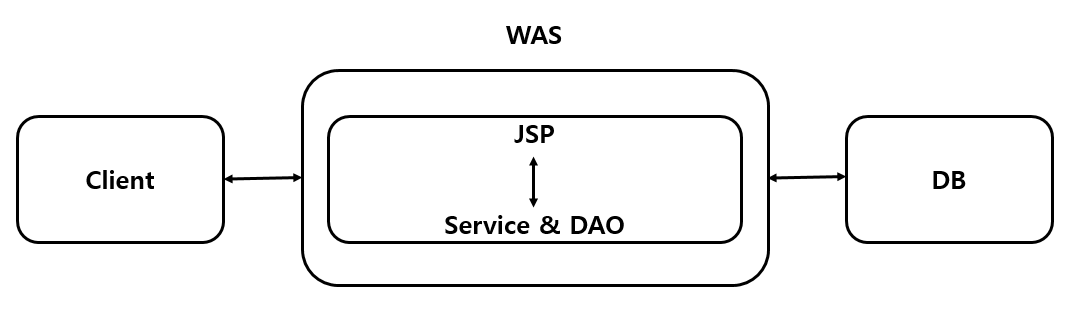

Model 1



Model1 방식은 Java파일과 <Tag>를 HTMl에 모두 작성하여 개발한다. 즉 JSP가 모든 요청을 다 처리한다.

이러한 방식을 통해 개발을 하면 빨리 개발을 할 수 있는 장점이 있다.

그러나 프로젝트 규모가 커질수록 코드가 복잡해져 유지보수가 힘들어지는 단점이 존재한다.

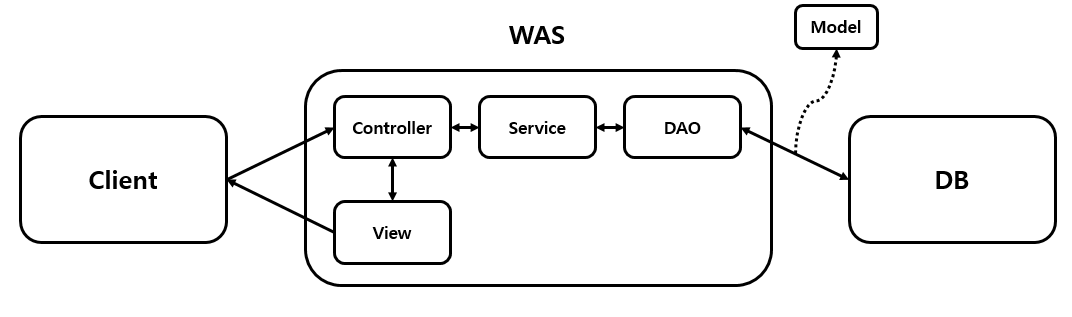

Model2



Model 2 구조는 처리해야할 역할을 Controller, View, Model이 모두 나눠 처리한다.

Controller는 RequestMapping을 통해 URL을 확인하여 바로 View에 던져줄지, Service로 들어가 추가적인 Business Login을 할지 결정한다. 이렇게 역할을 나눔으로써 HTML과 Java를 분리하여 처리하기 때문에 Model 1에 비해 확장성도 좋고 유연하며 유지보수도 하기 쉬워진다.



현재 대부분의 Spring 프로젝트들은 Model 2 구조를 따른다.



Spring MVC Framework

Spring MVC Framework는 MVC 패턴을 따르면서 Spring 만의 독자적인 Class를 통해 처리를 한다.

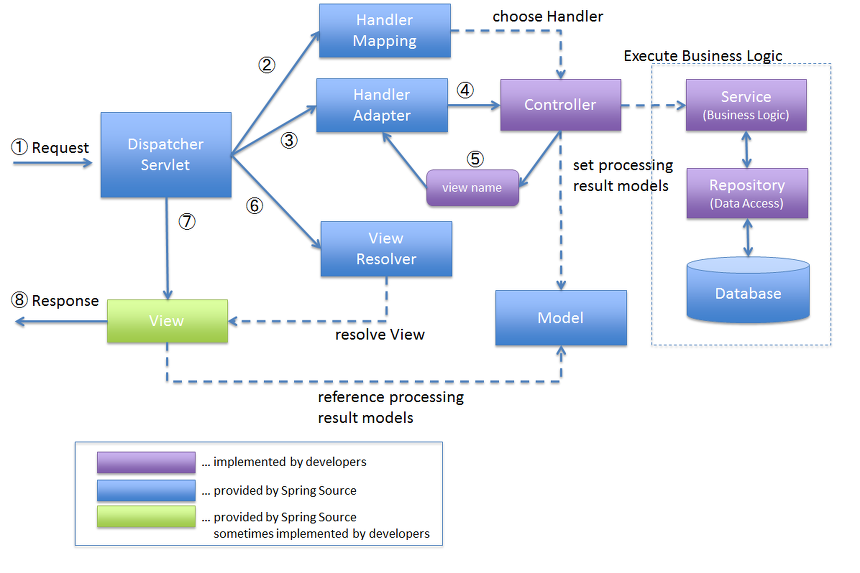

동작 순서는 다음과 같다.

  1. Client로부터 요청이 들어오면 DispatcherServlet이 호출된다.
  2. DispatcherServlet은 받은 요청을 HandlerMapping에게 던져준다. 요청받은 URL을 분석하여 HandlerMapping 적합한 Controller를 선택하여 반환한다.
  3. DispatcherServlet는 다음으로 HandlerAdapter를 호출한다. HandlerApdater는 해당하는 Controller 중 요청한 URL에 맞는 적합한 Method를 찾아준다.
  4. Controller는 Business Logic을 처리하고, 해당하는 결과를 View에 전달할 객체를 Model에 저장한다.
  5. Controller는 View name을 DispatcherServlet에게 리턴한다.
  6. DispatcherServlet은 ViewResolver를 호출하여 Controller가 리턴한 View name을 기반으로 적합한 View를 찾아준다.
  7. DispatcherServlet은 View 객체에 처리결과를 넘겨 최종 결과를 보여주도록 요청한다.
  8. View 객체는 해당하는 View를 호출하며, View는 Model 객체에서 화면 표시에 필요한 객체를 가져와 화면 표시를 처리하고 Client에게 넘겨준다.

이러한 설정은 web.xml에 기술되어 있다.

Spring Project를 생성하면 src 밑에 web.xml, servlet-context.xml, root-context.xml이 존재한다.

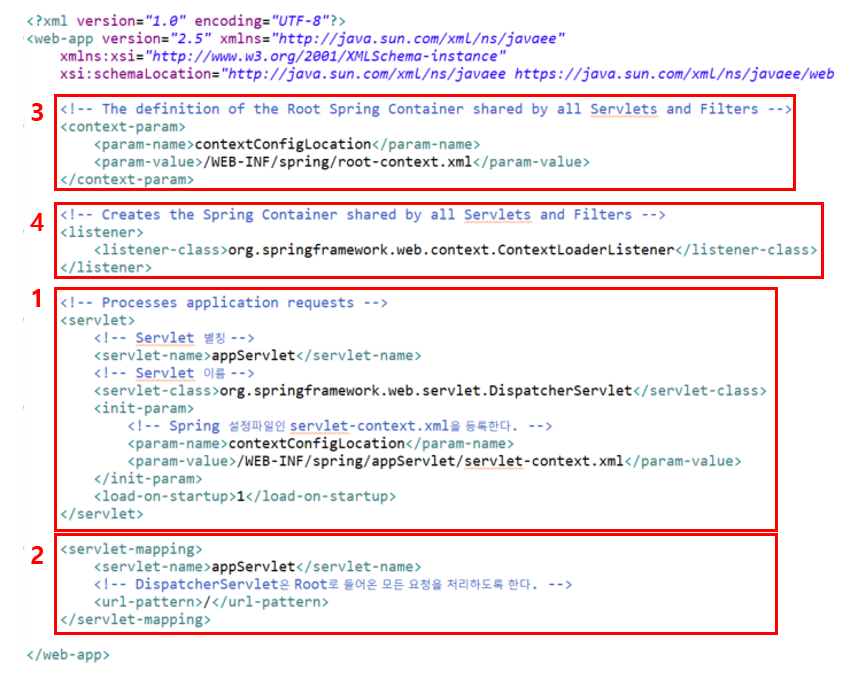

web.xml

  1. Servlet은 웹 프로그래밍에서 Client의 요청을 처리하고 그 결과를 Client에게 전송하는 기술이다. Java를 이용하여 Web을 만들기 위해서 필요한 기술이다.

    Servlet은 다음과 같은 특징을 가지고 있다.

    - Client의 요청에 대해 동적으로 작동한다.
    - HTML을 사용하여 요청에 응답한다.
    - Java Thread를 이용하여 동작한다.
    - MVC 패턴에서 Controller로 이용된다.

    Spring Framework에선 Servlet을 DispatcherServlet을 이용한다. DispatcherServlet은 Front Controller를 담당하며 모든 HTTP 요청을 받아들여 다른 객체들 사이의 흐름을 제어한다. Servlet의 요청에 관련된 객체를 정의하는 곳이 servlet-context.xml이 된다. 즉 ControllerAnnotation, ViewResolver 등을 설정해준다.
  2. servlet 별칭을 통해 DispatcherServlet을 mapping 해준다. url-pattern를 '/' 설정하였기에 Root 경로로 들어온 모든 요청을 처리할 수 있게 된다.
  3. 모든 Servlet 및 Filter가 공유하는 Root Spring Container를 정의한다. ContextConfigLocation라는 파라미터를 이용함으로써 ContextLoader가 호출할 수 있는 설정 파일을 여러 개 쓸 수 있다. 여기서 사용되는 XML은 root-context.xml로 Root Context를 구성한다. 주로 ServiceRepository(DAO), DBBusiness Logic과 관련된 설정을 해준다.
  4. 모든 Servlet 및 Filter가 공유하는 Spring Container를 생성한다.

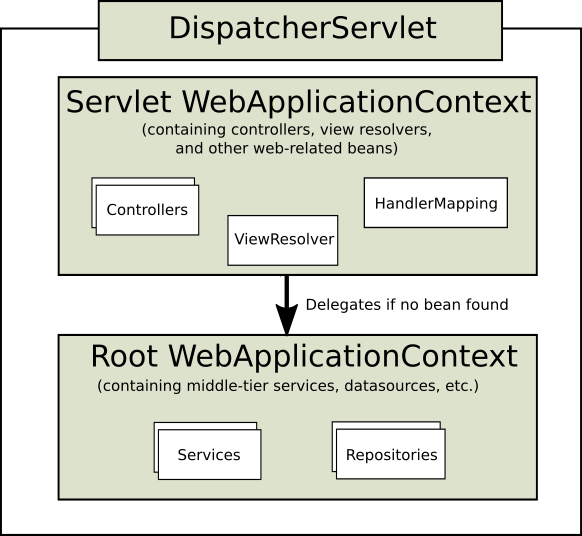

ContextLoaderLoaderListener와 DispatcherServlet은 각자 WebApplicationContext를 생성한다. ContextLoaderListener가 생성한 Context가 Root Context가 되고 DispatcherServlet이 생성한 인스턴스는 Root Context를 부모로 하는 자식 Context가 된다.

자식 Context들은 Root Context의 설정 Bean을 사용할 수 있다. 따라서 ContextLoaderListener를 공통으로 사용하는 Bean을 설정한다.



이러한 context의 특징을 알고 Bean을 설정할 때 component-scan을 통한 등록을 주의해야한다.

양쪽 Context설정에서 component scan을 통해 Bean을 등록할 때 controller와 service, reposity의 각 Bean들이 등록되어야 하는데 context에 맞게 등록이 되도록 해야한다.

단순히 base-package에 대한 설정만으로 Scan을 하면 같은 Bean양쪽 context에 모두 등록되어 불필요한 Bean등록이 발생한다.

따라서 component scan을 통한 각 context에 대한 Bean 등록시 exclude, include를 적절히 사용하여 불필요한 중복 Bean이 등록되지 않도록 해야한다.



참고 : https://nice2049.tistory.com/entry/spring-rootContext-%EA%B7%B8%EB%A6%AC%EA%B3%A0-servletContext-%EB%8C%80%ED%95%B4%EC%84%9C

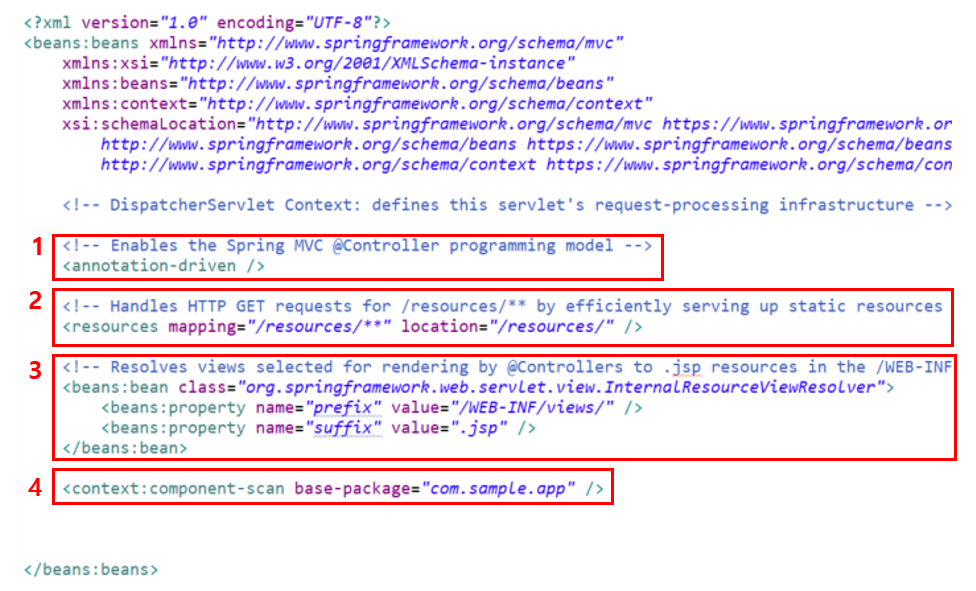

servlet-context.xml



  1. 적합한 Controller Annotation을 인식하도록 <annotation-driven />을 사용한다. HandlerMapping 역할을 한다.
  2. HTTP GET 요청을 통해 Spring에서 정적인 리소스 인 CSS, HTML 등 파일들을 처리할 수 있도록 등록한다.
  3. Controller가 반환한 View name을 기반으로 적합한 View(JSP)를 찾을 수 있도록 경로를 지정한다. ViewResolver 역할을 한다.

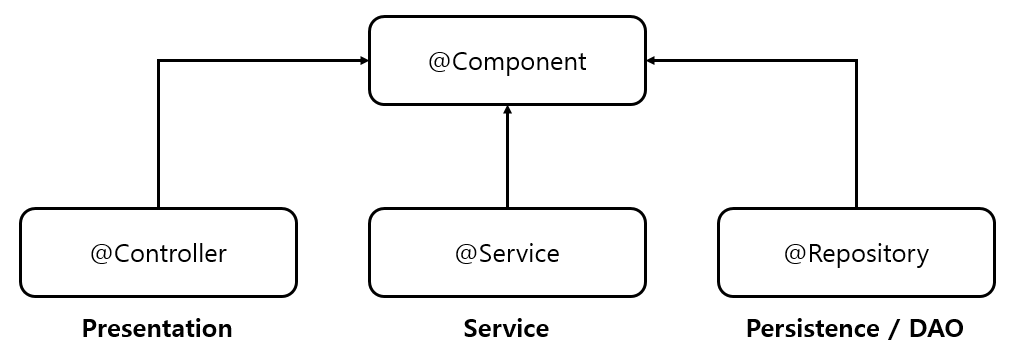

  4. component-scan은 XML에 각 Bean을 일일이 지정하지 않고 @Component를 통해 자동으로 Bean을 등록시켜준다. base-package 경로를 기반으로 탐색하여 Annotation을 식별하여 Bean을 생성한다.

Servlet 참고 : https://mangkyu.tistory.com/14
